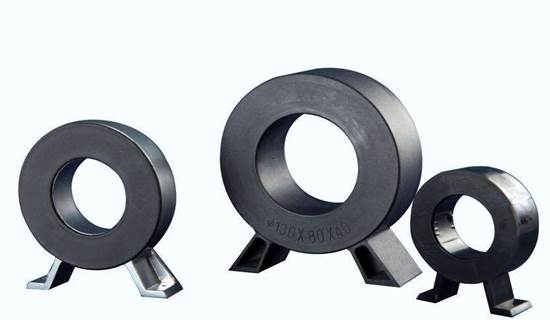

大功率高頻開關電源變壓器環形磁芯
納米晶合金采用橫磁熱處理工藝，可獲得低剩磁及恒導磁特性的鐵芯。作為通訊設備電源。UPS電源、逆變焊機電源、等離子切割機等大功率高頻開關電源變壓器磁芯。性能指標基本磁性能參數納米晶鐵芯鐵氧體鐵芯飽和磁感應強度（T）1.250.5剩余磁感應強度（T）＜0.20.20磁導率（Gs/Oe）＞20,0002000飽和磁滯伸縮系數（λs）＜2×10...
產品介紹

納米晶合金采用橫磁熱處理工藝，可獲得低剩磁及恒導磁特性的鐵芯。作為通訊設備電源。UPS電源、逆變焊機電源、等離子切割機等大功率高頻開關電源變壓器磁芯。

性能指標

基本磁性能參數

納米晶鐵芯

鐵氧體鐵芯

飽和磁感應強度（T）

1.25

0.5

剩余磁感應強度（T）

＜0.2

0.20

磁導率（Gs/Oe）

＞20,000

2000

飽和磁滯伸縮系數（λs）

＜2×10-6

4

鐵損（20KHz/0.5T）（W/Kg）

＜25

—

鐵損（50KHz/0.32T）（W/Kg）

＜35

—

矯頑力（A/m）

＜1.60

6

電阻率（uΩ.cm）

80

106

居里溫度（℃）

570

＜200

疊片系數

0.75

—





性能特點

◆  高飽和磁感應強度，有效縮小器件體積，減輕器件質量；

◆  高導磁率低矯頑力，可減小漏電開關的動作電流；

◆  具有良好的過載能力，可耐大電流沖擊、保證長期工作穩定性；

◆  損耗低，降低變壓器的溫升，提高變壓器效率；

◆  優良的溫度穩定性，可在-45℃—150℃下長時間運行。



應用領域

◆逆變焊機電源Inverter Welding machine power supply

◆X光電源、激光電源、通訊設備電源

◆UPS不間斷電源和高頻感應加熱電源

◆變頻調速電源

◆等離子切割機



規格參數

尺寸規格



產品牌號

鐵芯尺寸

外形尺寸

有效截面積

（cm2）

磁路長度

  (cm)

重量

(g)

適用功率

  (KW)

OD

ID

HT

OD

ID

HT

Ac

   Lm

   W

   KW

NL-0005

50

32

20

54

28

24

1.35

12.87

125

1-1.5

NL-0009

64

40

20

66

37

23

1.77

16.3

215

2-3

NL-0013

70

40

25

73

37

28

2.42

17.3

310

3-4

NL-0016

75

50

25

78

47

28

2.13

19.6

312

3-4

NL-0018

80

50

25

82

46

23

2.65

20.4

400

4-5

NL-0019

80

40

30

83

37

33

4.50

18.8

625

5-6

NL-0021

100

50

25

105

45

44

4.69

23.56

805

8

NL-0023

100

60

20

105

56

23

2.88

25.1

540

5-6

NL-0026

105

60

30

110

57

25

5.11

25.9

957

8-10

NL-0028

110

60

25

115

55

30

4.37

26.69

907

6-9

NL-0031

120

70

20

125

67

25

3.5

29.8

856

7-9

NC-0033

120

70

30

125

67

35

5.4

29.8

1128

10-12

NC-0034

130

90

30

136

85

35

4.44

31.4

1132

10-12

以上為常用標準尺寸，可根據客戶需求制作其他規格。護盒材質可為PBT、DMC、鑄鋁、不銹鋼、樹脂涂裝。
