EMC共模電感用磁芯
共模電感是一個以納米晶超薄帶為磁芯的共模干擾仰制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞在同一個環形磁芯上，形成一個四端器件。用來仰制共模電磁干擾信號。性能指標基本磁性能參數參考值單位飽和磁感應強度（Bs）1.25T初始磁導率8.5×104Gs/Oe最大磁導率（Gs/Oe）20×104Gs/Oe飽和磁滯伸縮系數（L...
產品介紹

 共模電感是一個以納米晶超薄帶為磁芯的共模干擾仰制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞在同一個環形磁芯上，形成一個四端器件。用來仰制共模電磁干擾信號。

性能指標

基本磁性能參數

參考值

單位

飽和磁感應強度（Bs）

1.25

T

初始磁導率

8.5×104

Gs/Oe

最大磁導率（Gs/Oe）

20×104

Gs/Oe

飽和磁滯伸縮系數（Ls）

＜2×10-6

λs

鐵損（20KHz/0.5T）（P）

＜25

W/Kg

鐵損（100KHz/0.2T）（P）

＜70

W/Kg

矯頑力（Hc）

＜2

A/m

電阻率（δ）

≥130

uΩ.cm

居里溫度（Tc）

570

℃

填充系數（k）

≥0.8

—

 性能特點

◆  高飽和磁感應強度，能夠有效縮小器件體積；

◆  高磁導率、低矯頑力，提高器件效率；

◆  優良的頻率特性和穩定的溫度特性；

◆  磁滯伸縮系數小，噪音低。

應用領域

◆  EMC濾波器、變頻器

◆  電焊機、電磁爐、光伏逆變

◆  代替硅鋼片，作為電源輸出濾波電感及電抗器；

  ◆  不間斷電源。

規格參數

產品規格

產品牌號

鐵芯尺寸

外形尺寸

有效截面積

（cm2）

磁路長度

(cm)

重量

(g)

單匝電感量

   （uh）

飽和電流

（A）

OD

ID

HT

OD

ID

HT

Ac

Lm

W

100kHz

100kHz

NC-L-002

16

10

6

18

8

8

0.13

4.1

4

6.5

1.6

NC-L-004

20

12

8

22

10

10

0.24

5.1

9

9.1

2.1

NC-L-005

25

16

10

28

14

12

0.36

6.4

17

12

2.5

NC-L-006

30

20

10

32

18

12

0.39

7.9

22

11.3

3.1

NC-L-007

30

20

15

33

18

18

0.57

7.9

33

19

1.2

NC-L-008

40

32

15

43

29

18

0.44

11.2

35

8.4

4.3

NC-L-010

45

32

15

47

30

18

0.71

12.1

62

12.8

4.6

NC-L-011

50

40

20

52

37

23

0.73

14.1

72

11.2

5.3

NC-L-017

63

50

20

65

46

28

0.95

17.8

121

10.4

8.7

NC-L-022

80

50

20

86

45

26

2.28

20.4

340

9.2

27.3

NC-L-025

80

63

20

83

60

23

1.24

22.5

205

5.6

8.5

NC-L-031

100

80

20

104

75

23

1.46

28.3

303

10

13.8

1.電感測試條件：100kHz；2耐熱等級：B級（130℃）；3.額定電壓250V AC ；4.絕緣耐壓：AC2000V 60S； 5.絕緣電阻 DC500V 100MΩ以上

注:以上表格僅列出部分常用產品，如需其他規格尺寸請與我們聯系。

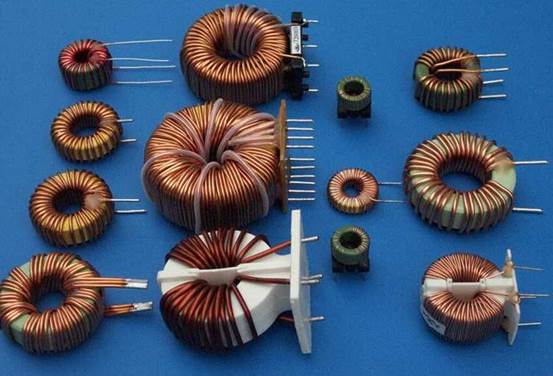

應用領域
