電感是電路設計中常用的元件之一，它可以與電容C形成LC濾波網絡，在降壓電路中與二極管形成續流功能，也可以用于LC諧振電路。下面介紹電感的常見應用。

　　1.用電容構成液晶濾波電路

　　眾所周知，電感可以通過DC，抵抗交流，因?yàn)殡姼械碾姼泻徒涣黝l率有很大的關系，頻率越大，電感越大。如下圖所示，是開關電源最常用的電路結構，電感和電容起濾波作用。電路中的交流紋波會被電感濾波，電容C濾波，使后端輸出更加平滑。這通常用于開關電源或高電源應用。

　　2.用于DC/DC降壓電路

　　DC/DC降壓芯片輸入范圍寬，轉換效率高，DC/DC降壓芯片的電路原理一般是通過電感、電容和二極管來實現的。如下圖所示，它是一個普通的DC/DC電源芯片，其中電感和二極管構成續流功能。

　　當內部MOS管導通時，電感儲能;當內部MOS管關斷時，電感可以給負載供電。這也是目前最常用的PWM降壓原理。

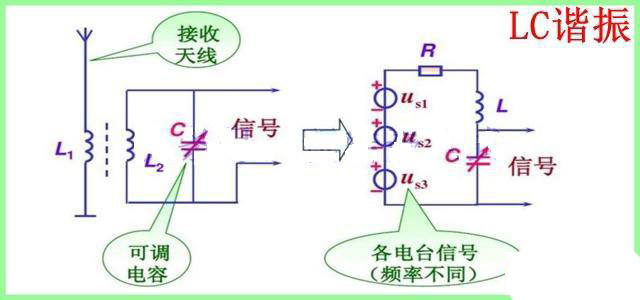

　　3.用于LC諧振電路

　　LC可以形成串聯諧振或并聯諧振，也叫選頻，即在眾多輸入頻率中，只有與諧振頻率一致的才能通過。該電路常用于廣播、電視和其他應用。在設計LC諧振電路時，需要進行大量的計算來確定電感和電容的最佳參數。

　　磁環電感是帶磁環的線圈。因?yàn)榫€(xiàn)圈通電后對交流電有感抗，所以構成了電子元件——電感!它的電感值從零點零到十毫錫。本來只有線圈才能構成電感，但為了增加電感，減小導線的體積和直流電阻，增加了渦流損耗最小的鐵氧體磁芯。例如，如果將磁導率為100的磁芯加到1微享受的線圈上，理論上電感增加100倍，變成100微享受。但實際增加的不僅僅是導磁率，還和磁芯的形狀有關(除了圓環，還有圓柱形、正方形、條形、王字、口型等。)高頻交流電路一般采用幾十毫以下的磁芯電感。幾百赫茲以下的交流電路電感在幾百毫以上——享受。不適合用磁芯，要用微晶，坡膜合金，甚至硅鋼片!體積和重量都大很多!電感品質Q極高的地方不要加鐵芯。

　　電感元件主要用于諧振電路、帶通濾波器和帶阻濾波器。根據設計要求，電路由調諧電路、選頻器、陷波器、濾波器、高頻和中頻變壓器、抗干擾電路、阻尼電路、消火花電路、儲能電路、電橋等組成。常用于過濾和抗干擾!
